发射器与硅平面光电晶体管探测器通过光学耦合方式连接的光耦合器-ICPL-357
光耦合器是一种通过光信号实现电信号隔离传输的电子元器件，核心作用是电气隔离和抗干扰。它利用“电-光-电”转换原理，将输入电路与输出电路完全隔离开，广泛用于电源管理、工业控制及新能源汽车等领域。
关键参数指标：
电流传输比（CTR）：输出电流与输入电流的比值，普通光耦为20%~300%，达林顿型可达 100%~5000%。
响应时间：高速光耦可达纳秒级，普通光耦为微秒级，影响信号传输速度。
隔离电压：工业级产品常达5000Vrms，确保电气安全。

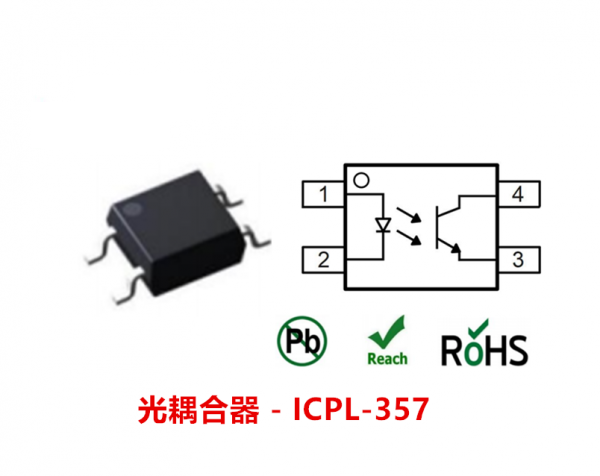

工采网代理的ICPL-357是一款晶体管输出型光耦（光电耦合器），采用SOP4封装，内置砷化铝镓红外发射二极管和硅平面光电晶体管探测器通过光学耦合方式连接，常见于开关模式电源、可编程调节器、家用电器、办公设备等需要电气隔离的场合。属于低速晶体管光耦，适合数kbps级别的信号传输，不适合高速通讯。凭借坚固的共面双模具结构，ICPL -357系列产品可提供稳定的隔离性能。
核心参数：
隔离电压：3750 Vrms，隔离特性稳定。
工作温度：-40℃至110℃，存储温度-55℃至125℃。
输入参数：正向电流60mA，峰值电流1A，反向电压6V。
输出参数：集电极-发射极耐压80V，集电极电流50mA。
CTR范围：按分档不同，常见档位为80%~160%（A档）、130%~260%（B档）、200%~400%（C档），测试条件为IF=5mA、VCE=5V。

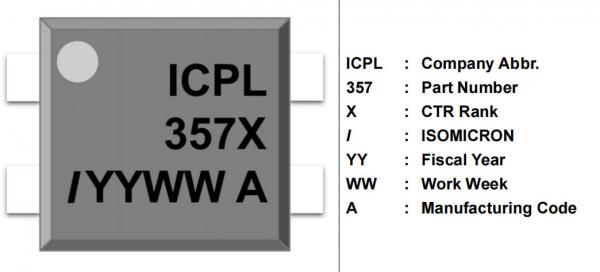

标记信息：
光耦 - ICPL-357的特性：
直流输入，晶体管输出
REACH合规性
无卤素
MSL 1类
监管审批
-UL - UL1577
-VDE - EN60747-5-5(VDE0884-5)
-CQC - GB4943.1
光电耦合器 - ICPL-357的应用：
开关模式电源 (SMPS)
可编程控制器 (PLC)
家用电器
办公设备
