在此行业变局与国家需求的双重驱动下，合肥乾芯科技——一家深耕高性能低功耗DSP芯片正向研发的硬核科技企业，凭借多年技术积淀与全自主创新能力，近期推出QXS320F2837x系列高性能DSP芯片，以“全栈自主、正向设计、精准对标、极致兼容”为核心优势，强势打破海外技术壁垒，为电机驱动、伺服控制、大功率数字电源、光伏逆变器、储能系统、充电桩电源模块等高端场景，提供安全可靠、易用高效且极具性价比的国产核心解决方案，为工控与新能源领域的自主创新注入强劲动能。

一匠心铸芯：数年磨一剑，全自主技术攻克“卡脖子”难题

乾芯科技核心团队汇聚工业界顶尖芯片研发专家，深耕DSP体系结构、微架构设计与工具链开发数十年，成功主导多款高端芯片量产，技术底蕴深厚。自成立以来，公司始终坚守“自主可控”初心，聚焦集成电路产业链关键核心技术攻关，拒绝通用架构移植，坚持全国产正向研发，从指令集定义、内核微架构设计到完整工具链开发，全部实现自主可控，构建起覆盖全流程的知识产权保护体系，筑牢国产芯片供应链安全的坚实底座。

此次发布的QXS320F2837x系列，正是乾芯科技多年技术攻坚的里程碑之作。该系列精准对标国际主流DSP高端产TI TMS320F2837x，深度适配工业控制与新能源领域的严苛需求，不仅全面突破核心技术瓶颈，更能有效应对地缘政治风险，为我国工控领域产业稳定、技术创新与供应链自主，提供不可或缺的关键支撑。

矩阵布局：五款型号全覆盖，精准匹配多元场景

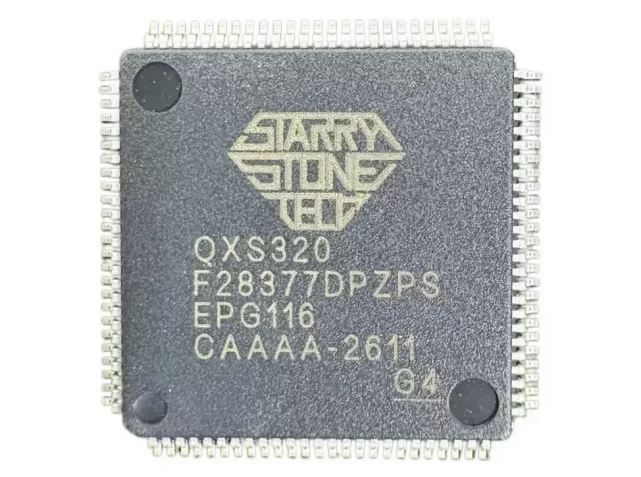

QXS320F2837x系列精心打造28374S、28377S、28379S、28377D、28379D五款型号，架构划分清晰，覆盖中高端至高性能全场景需求：

后缀S型号(单核架构)：搭载单核CPU+单CLA协处理器，专为中高端实时控制场景设计，兼顾性能与成本，适配电机驱动、通用数字电源等主流应用。

后缀D型号(双核架构)：采用双核CPU+双CLA协处理器架构，具备强大并行处理能力，面向高性能、高实时性的复杂控制场景，如伺服控制、大功率光伏逆变器、储能变流器等高端装备。

硬核实力：六大核心亮点，性能比肩国际一流

1.全自主高频架构，算力强劲更安全

采用乾芯自研高性能处理器架构，主频高达240MHz，算力充沛，可轻松驾驭复杂实时控制与高速运算任务。内核全栈自研，不依赖任何境外IP授权，从根源上规避技术封锁与断供风险，确保产品长期稳定供应，安全性与可靠性远超通用架构方案。

2.八通道高精度ADC，采样精准无妥协

内置8路16bit高精度ADC，支持单端与差分双输入模式，采样精度与速度达到国际一流水准。同时配备对标国际顶尖水平的HRPWM、SDFM等高精度外设，性能与业界成熟方案完全对齐，完美满足高端控制场景对信号采集与实时输出的严苛要求。

3.大容量存储配置，系统精简降成本

搭载2MB片上SRAM+2MB片外Flash，存储资源远超同类产品。充裕的存储空间让客户系统设计更简洁，有效降低BOM成本与硬件复杂度，同时保障复杂算法与应用程序流畅运行，大幅提升系统稳定性。

4.硬件引脚全兼容，零风险快速替换

实现与TI同型号产品封装与引脚级完全兼容(Pin-to-Pin)。使用者无需重新设计PCB，直接替换芯片即可完成硬件升级，最大限度保护现有硬件投入，显著降低替换风险、缩短产品导入周期，真正实现“无痛国产化”。

5.软件生态高度兼容，保护原有技术成果

外设寄存器映射与位定义深度对齐TI C2000平台，客户现有基于TI平台开发的驱动、算法库，仅需极小幅度适配即可快速移植。大幅缩短软件开发周期，降低研发成本，全面保护客户多年积累的技术成果，解决国产芯片“生态适配难”的行业痛点。

6.增强型一站式开发，零门槛快速量产

提供开箱即用的完整评估套件，预集成关键接口、专业调试工具与丰富示例程序。客户拿到即可快速验证芯片性能，无需从零搭建开发环境，显著加速产品评估、开发与量产进程，让国产高端DSP的应用落地更高效、更便捷。

架构领先：专属实时控制设计，自主可控更胜一筹

QXS320F2837x系列摒弃通用架构移植思路，采用专为实时控制优化的专属架构，核心优势无可替代：

实时控制专用架构：优化Harvard架构结合循环寻址，融合DSP计算能力、RISC单周期指令与MCU易用性，六条独立总线保障流水线高效并行执行，实时响应速度远超RISC-V等通用架构。

专用加速单元协同：深度集成FPU浮点单元、TMU三角函数单元、VCU-II复杂运算加速单元，与CPU流水线无缝协同，无软件仿真开销，延迟极低，完美适配电机控制、电源变换等核心运算需求。

专属CLA协处理器：每核配套240MHz CLA协处理器，可独立响应外设触发、并行执行任务，实现高实时性中断免打扰，大幅提升系统并发处理能力，这是通用芯片无法比拟的核心优势。

全栈自主安全基线：微架构、工具链、运行时环境全自主开发，规避第三方IP漏洞风险。硬件原生支持锁步核、ECC内存保护等功能，满足工业功能安全与信息安全双重要求，自研工具实现内核全维度可观测、可验证。

架构可演进+工具链闭环：可快速迭代指令集与微架构，不受外部架构社区限制。全自主开发工具链与C2000生态高度兼容，大幅降低代码移植成本与工程师学习门槛，构建可持续演进的自主生态体系。

安全可靠：工业级品质认证，长期稳定有保障

针对工业场景严苛环境，QXS320F2837x系列工业级芯片(结温范围**-40℃~125℃**)已完成JEDEC标准全项可靠性验证，涵盖高温工作寿命、温度循环、高加速应力测试等核心项目。当前工业级FIT率、MTBF等关键指标已达或超越同类工业MCU水平，可保障设备在极端环境下长期稳定运行。

芯片内置完善的硬件安全机制：双路时钟监测与失效检测、电压实时监测与复位保护、嵌入式实时诊断模块，支持运行中故障精准诊断与定位，全方位保障系统安全可靠。

供应链稳固：十年长期承诺，彻底解决后顾之忧。

作为拥有全自主IP的芯片设计公司，乾芯科技在供应链保障上具备独特优势：

技术完全自主：从指令集、微架构到GDSII图全自主研发，不受国外IP授权限制，技术自主可控。

质量与产能保障：建立ISO 9001质量管理体系，与晶圆厂签订长期产能协议(LTA)，封测环节采用多源供应策略，保障大规模量产稳定交付。

长期供货承诺：为工业客户提供10年供货保证，产品停产(EOL)提前18个月通知，彻底解决客户长期供货顾虑。

双重兼容备份：软硬件高度兼容国际主流方案，极端情况下可快速切换，进一步降低供应链风险。

生态完善：自研+开放工具链，全方位技术支持

乾芯科技采用“核心自研+生态开放”技术路线，打造业界领先的开发工具链与服务体系：

基础工具链：基于LLVM深度定制编译器，针对C28x架构专项优化;支持OpenOCD与标准 JTAG调试；QX-IDE集成开发环境，一站式满足开发需求。

性能分析工具：支持实时诊断可视化、代码覆盖率分析，适配功能安全开发测试需求。

开放生态适配：支持第三方IDE集成，规划推出MATLAB/Simulink适配包，自动生成优化代码。

三级技术支持：建立在线文档/论坛、FAE现场支持、研发工程师直接对接的三级体系，复杂问题48小时内响应，提供比海外原厂更高效的本土化服务。

合作共赢：专属支持政策，助力客户快速落地

为加速国产替代进程，乾芯科技为意向客户提供全方位合作支持：

免费样品申请：提供工程样片，支持实机功能与性能验证。

专属FAE对接：一对一全流程技术服务，响应速度远超海外厂商。

定制化开发：支持特殊封装、工业级温宽、车规AEC-Q100定制开发。

完整开发包：提供SDK、JTAG仿真器、伺服/逆变器等参考设计，加速客户产品量产。

结语

立足合肥、辐射全国，乾芯科技始终以“自主可控国产化处理器芯片”为使命，深耕高端DSP领域，以技术创新打破海外垄断。QXS320F2837x系列的发布，不仅是乾芯科技技术实力的集中彰显，更是我国高端实时控制芯片国产化进程的重要里程碑。

未来，乾芯科技将持续深耕芯片研发，不断优化产品性能、完善产业生态，推出更多高端国产芯片，助力我国集成电路产业高质量发展，全面提升在全球半导体领域的话语权，为中国高端装备与新能源产业的自主创新、安全发展保驾护航。
